A-55325-6-1/4
Push-In rýchlospojka tvar Y
A-55325-6-1/4
Push-In rýchlospojka tvar Y
Produktové údaje PDF
downloads.downloaddownloads.3dModel

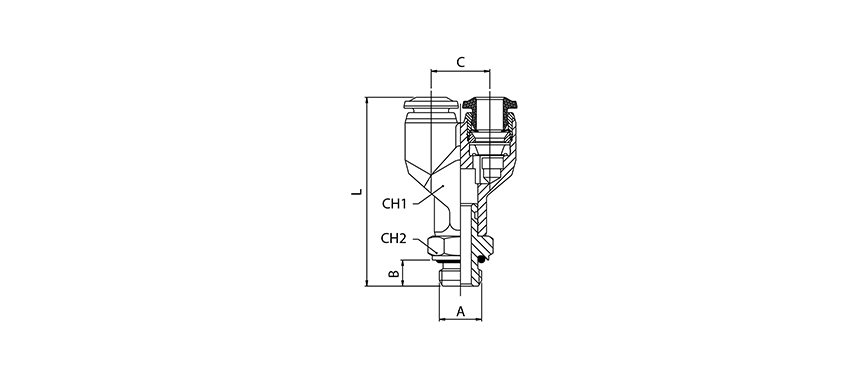

downloads.download| variants.productNumber | Prípoj | Prípoj | vonkajší priemer hadice |
|---|
| Typ | Priemer hadice | Prípoj A | B | C | L | CH1 | CH2 |
|---|---|---|---|---|---|---|---|
| A-55325-4-M5 | 4 | M 5 | 4 | 11 | 36,5 | 10 | 10 |
| A-55325-4-1/8 | 4 | G 1/8" | 6 | 11 | 38,5 | 10 | 13 |
| A-55325-4-1/4 | 4 | G 1/4" | 8 | 11 | 40,5 | 10 | 16 |
| A-55325-6-M5 | 6 | M 5 | 4 | 13,5 | 41,5 | 12 | 10 |
| A-55325-6-1/8 | 6 | G 1/8" | 6 | 13,5 | 43,5 | 12 | 13 |
| A-55325-6-1/4 | 6 | G 1/4" | 8 | 13,5 | 46,5 | 12 | 16 |
| A-55325-8-1/8 | 8 | G 1/8" | 6 | 15,5 | 47 | 14 | 13 |
| A-55325-8-1/4 | 8 | G 1/4" | 8 | 15,5 | 50 | 14 | 16 |
| A-55325-8-3/8 | 8 | G 3/8" | 9 | 15,5 | 52 | 14 | 20 |
| A-55325-10-1/4 | 10 | G 1/4" | 8 | 19 | 59,5 | 17 | 16 |
| A-55325-10-3/8 | 10 | G 3/8" | 9 | 19 | 59,5 | 17 | 20 |
| A-55325-10-1/2 | 10 | G 1/2" | 10 | 19 | 62 | 17 | 24 |
| A-55325-12-3/8 | 12 | G 3/8" | 9 | 22 | 68,5 | 20 | 20 |
| A-55325-12-1/2 | 12 | G 1/2" | 10 | 22 | 71 | 20 | 24 |
| Fixačná objímka: | Nehrdzavejúca oceľ |
|---|---|
| Materiál: | Poniklovaná meď |
| Materiál krúžku: | Technopolymér |
| Materiál oporného krúžku: | Technopolymér |
| Materiál tela: | Poniklovaná meď |
| Materiál tesnenia: | NBR |
| Materiál upínacích pazúrov: | Nehrdzavejúca oceľ |
| Menovitý tlak: | -0,9…20 bar |
| Pracovné médium: | Stlačený vzduch, vákuum, voda |
| Pracovný tlak: | -0,9…20 bar |
| Prevedenie: | Závitová |
| Prípoj: | G 1/4" |
| Prípoj | vonkajší priemer hadice: | Ø6 |
| Rozmer: | Ø6 |
| Teplotný rozsah: | -20°C…+80°C |
