A-57550-6-1/4
Push-In rýchlospojka Koleno s prstencom | kovové prevedenie
A-57550-6-1/4
Push-In rýchlospojka Koleno s prstencom | kovové prevedenie
Produktové údaje PDF
downloads.downloaddownloads.3dModel

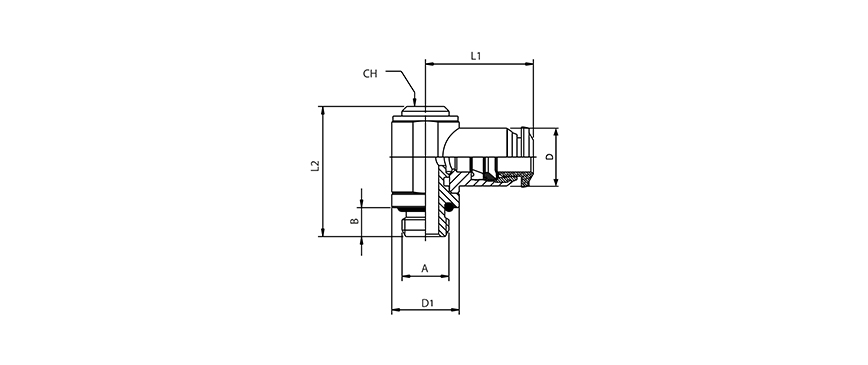

downloads.download| variants.productNumber | Prípoj | Prípoj | vonkajší priemer hadice |
|---|
| Typ | Priemer hadice | Prípoj A | B | L1 | L2 | CH | D1 | D |
|---|---|---|---|---|---|---|---|---|
| A-57550-4-M5 | 4 | M 5 | 5 | 19 | 24,5 | - | 9 | 10 |
| A-57550-4-1/8 | 4 | G 1/8" | 6 | 21 | 28 | 5 | 14 | 10 |
| A-57550-5-M5 | 5 | M 5 | 5 | 20 | 24,5 | - | 9 | 12,5 |
| A-57550-5-1/8 | 5 | G 1/8" | 6 | 21,5 | 28 | 5 | 14 | 12,5 |
| A-57550-5-1/4 | 5 | G 1/4" | 8 | 24,5 | 31 | 6 | 18 | 12,5 |
| A-57550-6-M5 | 6 | M 5 | 5 | 20,5 | 24,5 | - | 9 | 12,5 |
| A-57550-6-1/8 | 6 | G 1/8" | 6 | 22,5 | 28 | 5 | 14 | 12,5 |
| A-57550-6-1/4 | 6 | G 1/4" | 8 | 25 | 31 | 6 | 18 | 12,5 |
| A-57550-8-1/8 | 8 | G 1/8" | 6 | 24 | 28 | 5 | 14 | 14 |
| A-57550-8-1/4 | 8 | G 1/4" | 8 | 26 | 31 | 6 | 18 | 14 |
| A-57550-8-3/8 | 8 | G 3/8" | 9 | 28 | 35,5 | 7 | 21 | 14 |
| A-57550-10-1/4 | 10 | G 1/4" | 8 | 29 | 31 | 6 | 18 | 17 |
| A-57550-10-3/8 | 10 | G 3/8" | 9 | 30,5 | 35,5 | 7 | 21 | 17 |
| A-57550-12-3/8 | 12 | G 3/8" | 9 | 32,5 | 35,5 | 7 | 21 | 21,5 |
| Fixačná objímka: | Poniklovaná meď |
|---|---|
| Materiál: | Poniklovaná meď |
| Materiál krúžku: | Technopolymér |
| Materiál oporného krúžku: | Technopolymér |
| Materiál tela: | Poniklovaná meď |
| Materiál tesnenia: | NBR |
| Materiál upínacích pazúrov: | Nehrdzavejúca oceľ |
| Menovitý tlak: | -0,9…20 bar |
| Pracovné médium: | Stlačený vzduch, vákuum, voda,para |
| Pracovný tlak: | -0,9…20 bar |
| Prevedenie: | Závitová |
| Prípoj: | G 1/4" |
| Prípoj | vonkajší priemer hadice: | Ø6 |
| Rozmer: | Ø6 |
| Teplotný rozsah: | -20°C…+80°C |
