HIFO 32/1000

Name: HIFO 32/1000
Brand: HAFNER Pneumatika

Normalizovaný valec | ISO 15552

Prihlásiť sa pre zobrazenie cien

productDetails.productCommentInfo

HIFO 32/1000

Normalizovaný valec | ISO 15552

Produktové údaje PDF

downloads.download

variants.productNumber	Materiál tesnenia	Priemer	Prípoj	Zdvih	Závit piestnice
HIFO 32/25	NBR, PU (max. 80°C)	Ø32	G 1/8"	25 mm	M10 x 1,25 - vonkajší závit
HIFO 32/50	NBR, PU (max. 80°C)	Ø32	G 1/8"	50 mm	M10 x 1,25 - vonkajší závit
HIFO 32/80	NBR, PU (max. 80°C)	Ø32	G 1/8"	80 mm	M10 x 1,25 - vonkajší závit
HIFO 32/100	NBR, PU (max. 80°C)	Ø32	G 1/8"	100 mm	M10 x 1,25 - vonkajší závit
HIFO 32/125	NBR, PU (max. 80°C)	Ø32	G 1/8"	125 mm	M10 x 1,25 - vonkajší závit
HIFO 32/150
HIFO 32/160	NBR, PU (max. 80°C)	Ø32	G 1/8"	160 mm	M10 x 1,25 - vonkajší závit
HIFO 32/200	NBR, PU (max. 80°C)	Ø32	G 1/8"	200 mm	M10 x 1,25 - vonkajší závit
HIFO 32/250	NBR, PU (max. 80°C)	Ø32	G 1/8"	250 mm	M10 x 1,25 - vonkajší závit
HIFO 32/300
HIFO 32/320	NBR, PU (max. 80°C)	Ø32	G 1/8"	320 mm	M10 x 1,25 - vonkajší závit
HIFO 32/400	NBR, PU (max. 80°C)	Ø32	G 1/8"	400 mm	M10 x 1,25 - vonkajší závit
HIFO 32/450
HIFO 32/500	NBR, PU (max. 80°C)	Ø32	G 1/8"	500 mm	M10 x 1,25 - vonkajší závit
HIFO 32/550
HIFO 32/600	NBR, PU (max. 80°C)	Ø32	G 1/8"	600 mm	M10 x 1,25 - vonkajší závit
HIFO 32/650
HIFO 32/700	NBR, PU (max. 80°C)	Ø32	G 1/8"	700 mm	M10 x 1,25 - vonkajší závit
HIFO 32/750
HIFO 32/800	NBR, PU (max. 80°C)	Ø32	G 1/8"	800 mm	M10 x 1,25 - vonkajší závit
HIFO 32/850
HIFO 32/900	NBR, PU (max. 80°C)	Ø32	G 1/8"	900 mm	M10 x 1,25 - vonkajší závit
HIFO 32/950
HIFO 40/25	NBR, PU (max. 80°C)	Ø40	G 1/4"	25 mm	M12 x 1,25 - vonkajší závit
HIFO 40/50	NBR, PU (max. 80°C)	Ø40	G 1/4"	50 mm	M12 x 1,25 - vonkajší závit
HIFO 40/80	NBR, PU (max. 80°C)	Ø40	G 1/4"	80 mm	M12 x 1,25 - vonkajší závit
HIFO 40/100	NBR, PU (max. 80°C)	Ø40	G 1/4"	100 mm	M12 x 1,25 - vonkajší závit
HIFO 40/125	NBR, PU (max. 80°C)	Ø40	G 1/4"	125 mm	M12 x 1,25 - vonkajší závit
HIFO 40/150
HIFO 40/160	NBR, PU (max. 80°C)	Ø40	G 1/4"	160 mm	M12 x 1,25 - vonkajší závit
HIFO 40/200	NBR, PU (max. 80°C)	Ø40	G 1/4"	200 mm	M12 x 1,25 - vonkajší závit
HIFO 40/250	NBR, PU (max. 80°C)	Ø40	G 1/4"	250 mm	M12 x 1,25 - vonkajší závit
HIFO 40/300
HIFO 40/320	NBR, PU (max. 80°C)	Ø40	G 1/4"	320 mm	M12 x 1,25 - vonkajší závit
HIFO 40/400	NBR, PU (max. 80°C)	Ø40	G 1/4"	400 mm	M12 x 1,25 - vonkajší závit
HIFO 40/450
HIFO 40/500	NBR, PU (max. 80°C)	Ø40	G 1/4"	500 mm	M12 x 1,25 - vonkajší závit
HIFO 40/550
HIFO 40/600	NBR, PU (max. 80°C)	Ø40	G 1/4"	600 mm	M12 x 1,25 - vonkajší závit
HIFO 40/650
HIFO 40/700	NBR, PU (max. 80°C)	Ø40	G 1/4"	700 mm	M12 x 1,25 - vonkajší závit
HIFO 40/750
HIFO 40/800	NBR, PU (max. 80°C)	Ø40	G 1/4"	800 mm	M12 x 1,25 - vonkajší závit
HIFO 40/850
HIFO 40/900	NBR, PU (max. 80°C)	Ø40	G 1/4"	900 mm	M12 x 1,25 - vonkajší závit
HIFO 40/950
HIFO 50/25	NBR, PU (max. 80°C)	Ø50	G 1/4"	25 mm	M16 x 1,5 - vonkajší závit
HIFO 50/50	NBR, PU (max. 80°C)	Ø50	G 1/4"	50 mm	M16 x 1,5 - vonkajší závit
HIFO 50/80	NBR, PU (max. 80°C)	Ø50	G 1/4"	80 mm	M16 x 1,5 - vonkajší závit
HIFO 50/100	NBR, PU (max. 80°C)	Ø50	G 1/4"	100 mm	M16 x 1,5 - vonkajší závit
HIFO 50/125	NBR, PU (max. 80°C)	Ø50	G 1/4"	125 mm	M16 x 1,5 - vonkajší závit
HIFO 50/150
HIFO 50/160	NBR, PU (max. 80°C)	Ø50	G 1/4"	160 mm	M16 x 1,5 - vonkajší závit
HIFO 50/200	NBR, PU (max. 80°C)	Ø50	G 1/4"	200 mm	M16 x 1,5 - vonkajší závit
HIFO 50/250	NBR, PU (max. 80°C)	Ø50	G 1/4"	250 mm	M16 x 1,5 - vonkajší závit
HIFO 50/300
HIFO 50/320	NBR, PU (max. 80°C)	Ø50	G 1/4"	320 mm	M16 x 1,5 - vonkajší závit
HIFO 50/400	NBR, PU (max. 80°C)	Ø50	G 1/4"	400 mm	M16 x 1,5 - vonkajší závit
HIFO 50/450
HIFO 50/500	NBR, PU (max. 80°C)	Ø50	G 1/4"	500 mm	M16 x 1,5 - vonkajší závit
HIFO 50/550
HIFO 50/600	NBR, PU (max. 80°C)	Ø50	G 1/4"	600 mm	M16 x 1,5 - vonkajší závit
HIFO 50/650
HIFO 50/700	NBR, PU (max. 80°C)	Ø50	G 1/4"	700 mm	M16 x 1,5 - vonkajší závit
HIFO 50/750
HIFO 50/800	NBR, PU (max. 80°C)	Ø50	G 1/4"	800 mm	M16 x 1,5 - vonkajší závit
HIFO 50/850
HIFO 50/900	NBR, PU (max. 80°C)	Ø50	G 1/4"	900 mm	M16 x 1,5 - vonkajší závit
HIFO 50/950
HIFO 50/1000	NBR, PU (max. 80°C)	Ø50	G 1/4"	1000 mm	M16 x 1,5 - vonkajší závit
HIFO 63/25	NBR, PU (max. 80°C)	Ø63	G 3/8"	25 mm	M16 x 1,5 - vonkajší závit
HIFO 63/50	NBR, PU (max. 80°C)	Ø63	G 3/8"	50 mm	M16 x 1,5 - vonkajší závit
HIFO 63/80	NBR, PU (max. 80°C)	Ø63	G 3/8"	80 mm	M16 x 1,5 - vonkajší závit
HIFO 63/100	NBR, PU (max. 80°C)	Ø63	G 3/8"	100 mm	M16 x 1,5 - vonkajší závit
HIFO 63/125	NBR, PU (max. 80°C)	Ø63	G 3/8"	125 mm	M16 x 1,5 - vonkajší závit
HIFO 63/150
HIFO 63/160	NBR, PU (max. 80°C)	Ø63	G 3/8"	160 mm	M16 x 1,5 - vonkajší závit
HIFO 63/200	NBR, PU (max. 80°C)	Ø63	G 3/8"	200 mm	M16 x 1,5 - vonkajší závit
HIFO 63/250	NBR, PU (max. 80°C)	Ø63	G 3/8"	250 mm	M16 x 1,5 - vonkajší závit
HIFO63/300
HIFO 63/320	NBR, PU (max. 80°C)	Ø63	G 3/8"	320 mm	M16 x 1,5 - vonkajší závit
HIFO 63/400	NBR, PU (max. 80°C)	Ø63	G 3/8"	400 mm	M16 x 1,5 - vonkajší závit
HIFO 63/450
HIFO 63/500	NBR, PU (max. 80°C)	Ø63	G 3/8"	500 mm	M16 x 1,5 - vonkajší závit
HIFO 63/550
HIFO 63/600	NBR, PU (max. 80°C)	Ø63	G 3/8"	600 mm	M16 x 1,5 - vonkajší závit
HIFO 63/650
HIFO 63/700	NBR, PU (max. 80°C)	Ø63	G 3/8"	700 mm	M16 x 1,5 - vonkajší závit
HIFO 63/750
HIFO 63/800	NBR, PU (max. 80°C)	Ø63	G 3/8"	800 mm	M16 x 1,5 - vonkajší závit
HIFO 63/850
HIFO 63/900	NBR, PU (max. 80°C)	Ø63	G 3/8"	900 mm	M16 x 1,5 - vonkajší závit
HIFO 63/950
HIFO 63/1000	NBR, PU (max. 80°C)	Ø63	G 3/8"	1000 mm	M16 x 1,5 - vonkajší závit

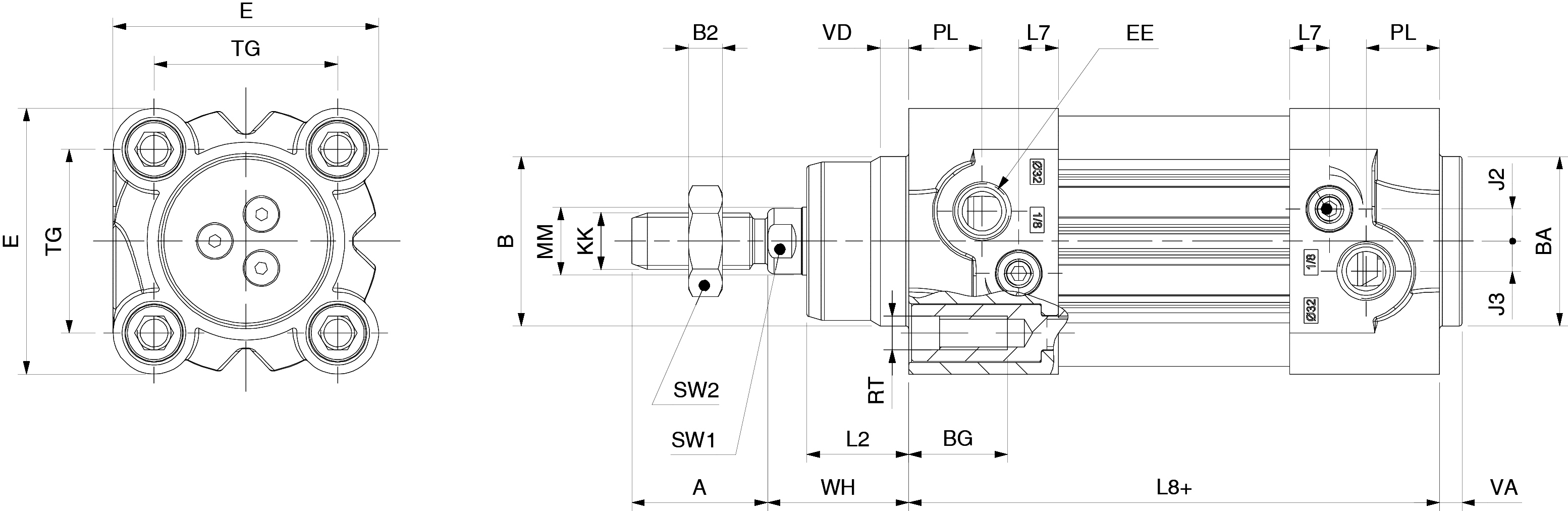

Typ	Ø [mm]	A	AF	Ø B	Ø BA	BG	E	EE	J2	J3	KK	L2	L7	L8+	Ø MM	PL	RT	SW 1	SW 2	TG	VA	VD	WH
HIFO 32/...	32	22	12	30	30	16	47	G 1/8"	5,7	5,3	M10x1,25	18	7	94	12	13	M6	10	17	32,5	4	5	26
HIFO 40/...	40	24	12	35	35	16	54,5	G 1/4"	7,3	5	M12x1,25	22	9,2	105	16	14	M6	13	19	38	4	5	30
HIFO 50/...	50	32	16	40	40	16	65	G 1/4"	7	6	M16x1,5	25,5	9	106	20	14	M8	17	24	46,5	4	6	37
HIFO 63/...	63	32	16	45	45	16	75	G 3/8"	8	7,5	M16x1,5	26	8	121	20	16	M8	17	24	56,5	4	6	37

Funkcia:	Dvojčinný
ISO norma:	ISO 15552 (v minulosti ISO 6431)
Materiál krytu:	Hliníkový tlakový odliatok
Materiál piestnice:	Tvrdo chrómovaná oceľ (CK45)
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	NBR, PU (max. 80°C)
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø32
Prípoj:	G 1/8"
Prítlačná sila:	458 N
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Nastaviteľné
Zdvih:	1000 mm
Závit piestnice:	M10 x 1,25 - vonkajší závit
Ťažná sila:	394 N
